華北工控MATX-6556基于飛騰D3000處理器和銀河麒麟、統信UOS操作系統適配的基底，通過了SiPESC平臺技術驗證，確保用戶仿真工作流可向全國產環境無縫遷移，能夠在完全自主的技術基底上，高效、精確地完成各類復雜結構動力學仿真，靈活應對多樣化的工程需求。

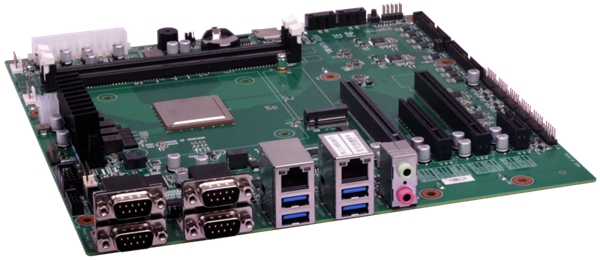

MATX-6556主要參數
支持飛騰騰銳D3000處理器 , 外接顯卡
2*DIMM DDR4 , 2*SATA
2*LAN , 4*USB3.0 , 12*USB2.0 , 14*COM
2*PCIE X16 , 1*PCIE X8 , 1*PCIE X1
2*M.2 , 1*GPIO , 1*JFP , 1*板載RTC
適配銀河麒麟、統信UOS操作系統
尺寸為244mmx 244mm
項目背景
基礎軟硬件國產化替代，是我國實現信息技術自主可控的關鍵內容。特別是在國際形勢嚴峻，信創、政務、金融、能源、軍工或高端制造領域?qū)a(chǎn)化產品方案需求高漲的市場背景下，華北工控努力探索從底層硬件到頂層應用軟件的全棧式國產化替代技術路線，積極推動國產化軟硬件的無縫銜接。
SiPESC平臺作為一款功能強大的國產CAE軟件，能夠支持包括結構、動力學、熱力學及多物理場耦合在內的各類工程仿真任務，為用戶提供在完全自主可控平臺上開展CAE分析的可行路徑。華北工控MATX-6556通過其測試，證明了該主板具備運行大型工業仿真軟件的基本計算能力，產品性能、穩定性和可靠性已達到工程應用的門檻，也證明了華北工控已具備全國產化工業計算機產品交付能力。
測試內容

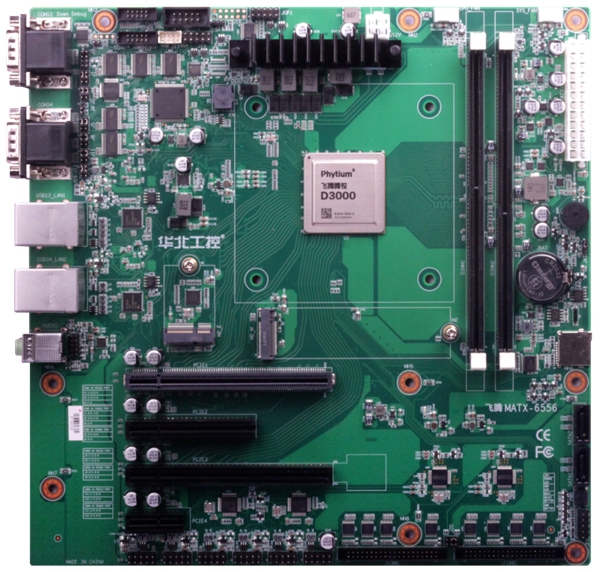

測試機配置：測試機使用華北工控MATX-6556工控主板，搭載飛騰D3000國產CPU處理器，具體硬件信息如下圖所示：

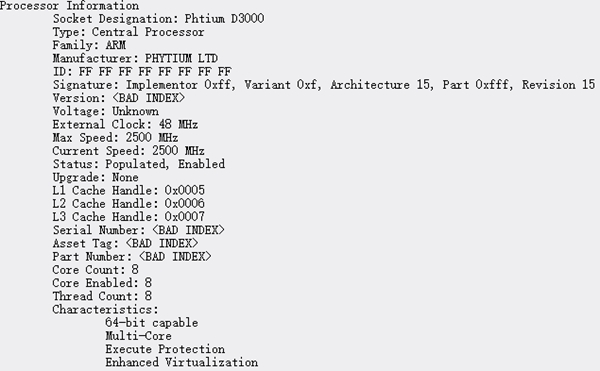

圖：測試機硬件信息
飛騰D3000處理器是天津飛騰公司推出的一款高性能服務器級處理器，基于飛騰自主研發的FTC860核心，采用64位ARM指令集。處理器集成有8個核心，主頻最高可達2.5GHz，并內置了大規模Last-Level Cache以提升數據訪問效率。在生態與應用層面，飛騰D3000具備良好的國產軟硬件兼容性。它與銀河麒麟、統信UOS等國產操作系統，以及SiPESC等國產工業軟件進行了深入的適配與優化，能夠穩定運行于要求高可靠性的關鍵業務環境中。

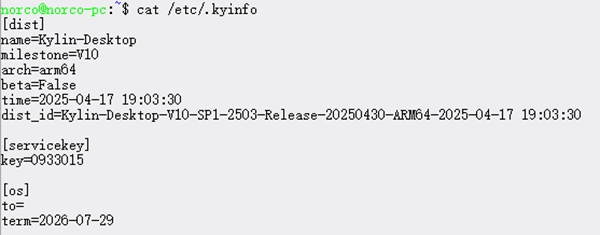

測試機操作系統為銀河麒麟桌面版V10-SP1系統，具體系統版本見下圖。
圖：測試機系統信息
分析測試-測試模型1

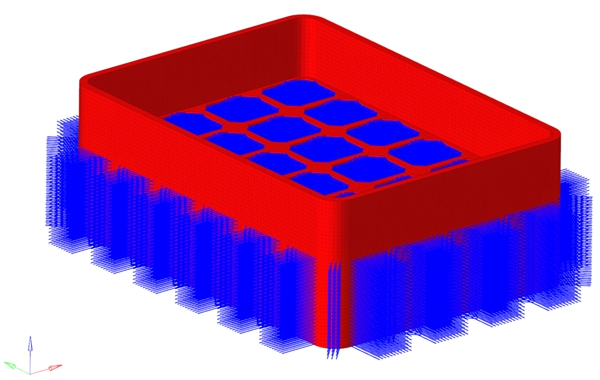

測試模型1使用結構鋼，模型底部全約束，對模型肋部施加面載，進行靜力分析。
圖：測試模型1
分別在可視化界面導入SiPESC_x86與SiPESC_國產系統版的分析結果的結果云圖，如下表所示。

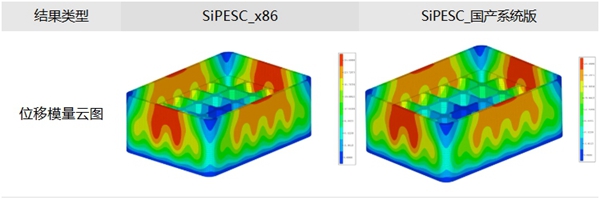

表：SiPESC在x86與ARM架構下結果云圖對比
下表為SiPESC_x86與SiPESC_國產系統版的結果對比，對比結果如下:

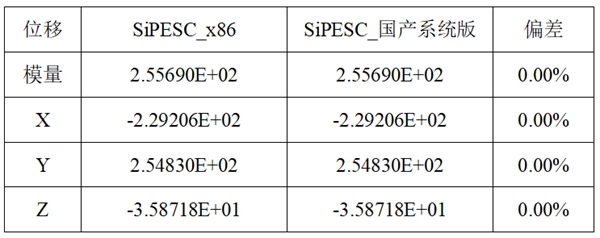

表：SiPESC_x86與SiPESC_國產系統版位移結果數據對比
從上表可以看出，SiPESC_x86與SiPESC_國產系統版對此算例的靜力分析位移結果數據對比無偏差。
分析測試-測試模型2

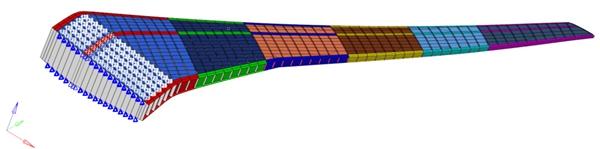

測試模型2為一個復合材料結構機翼模型，采用鐵木辛柯梁、DKT殼（DKT板+常應變?nèi)切文ぃ?、DKQ殼（DKQ板+非協調四邊形膜）、復合材料層合板（薄）等單元進行模擬。模型一側約束，采用子空間法進行了模態分析。
圖：測試模型2
下表為SiPESC_x86與SiPESC_國產系統版的模態頻率結果數據對比，對比結果如下:

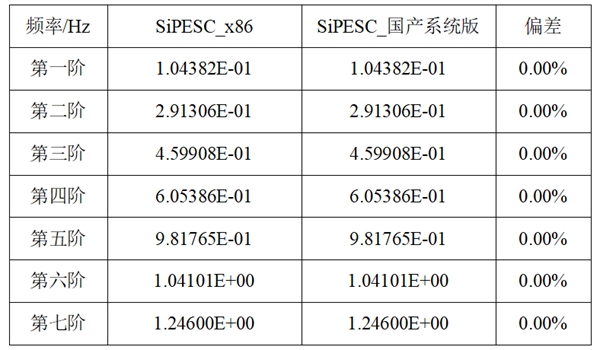

表：SiPESC_x86與SiPESC_國產系統版的模態頻率結果數據對比
分別在可視化界面導入SiPESC_x86與SiPESC_國產系統版的模態分析振型云圖，如下表所示。

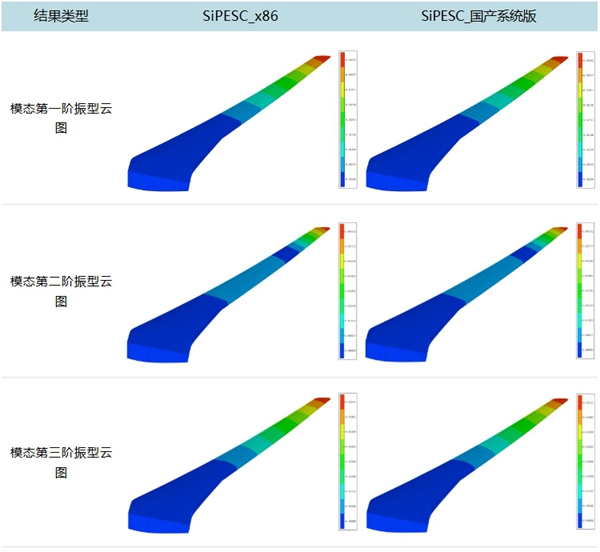

表：SiPESC在x86與ARM架構下的結果云圖對比
從上表可以看出，SiPESC_x86與SiPESC_國產系統版對此算例的模態分析結果數據對比無偏差。
